Fusible climatisation Megane 3 : localisation, schéma et remplacement

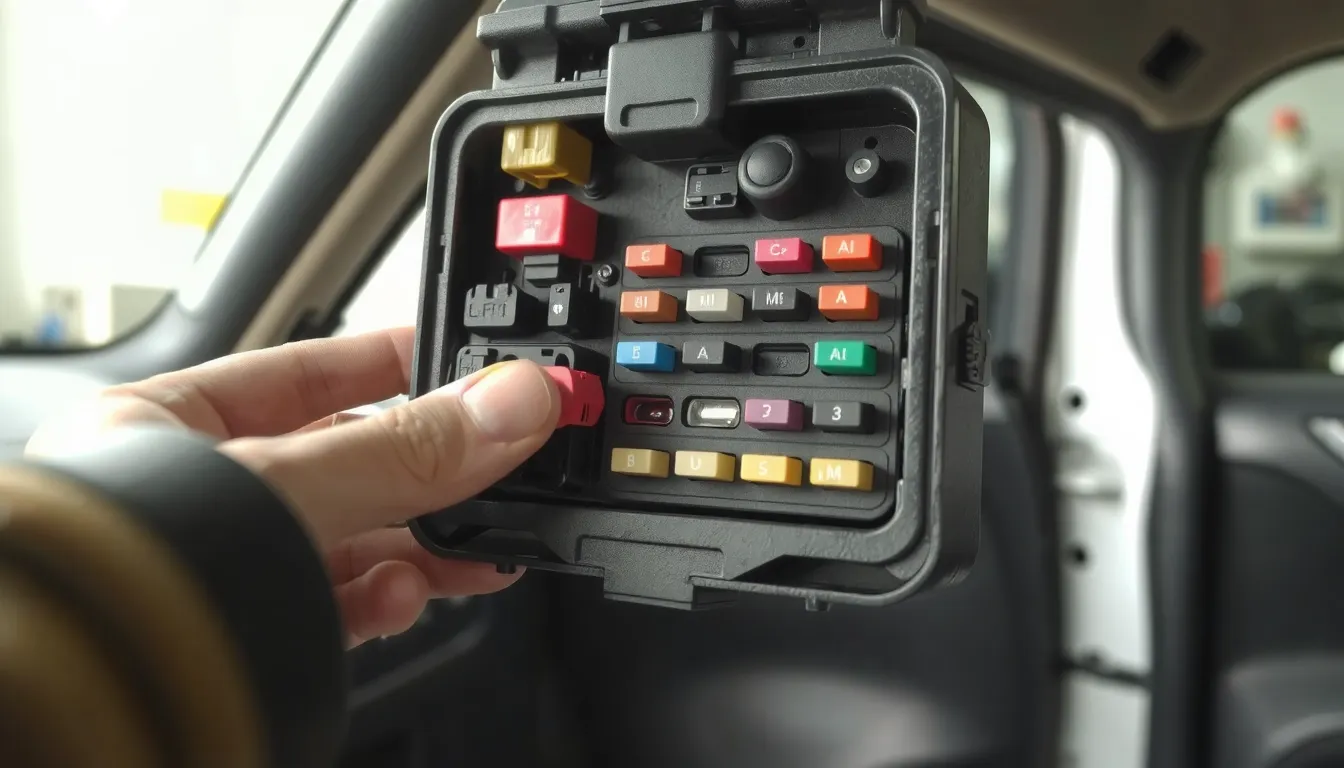

Emplacement de la boîte à fusibles dans l’habitacle

Sur la Mégane 3, la boîte à fusibles principale de l’habitacle se trouve côté conducteur, sous la planche de bord, dans la zone située en bas à gauche du volant. Elle est bien moins visible que celle du compartiment moteur, mais c’est souvent celle que l’on consulte en premier lorsqu’un équipement intérieur cesse de fonctionner.

L’accès se fait par une trappe plastique à déclipser. Aucun outil n’est nécessaire : il suffit de glisser les doigts sur le bord et de tirer doucement vers soi. La fixation par clips résiste un peu au début, mais la pièce se dégage sans risque si l’on tire de façon régulière, sans à-coup.

Repère visuel et contenu du boîtier

Un repère simple permet de la situer immédiatement : la trappe se trouve sous les boutons de réglage en hauteur des optiques. C’est le point de référence cité par la plupart des conducteurs pour ne pas chercher au mauvais endroit la première fois.

• Position : côté conducteur, sous le volant
• Accès : trappe plastique à déclipser
• Repère : juste sous les boutons d’optiques
• Petite pince : rangée à l’intérieur du boîtier
• Deux boîtes : une dans l’habitacle, une au moteur

À l’intérieur de la trappe, une petite pince en plastique est généralement clipsée sur le couvercle ou sur la paroi du boîtier. Elle sert à extraire les fusibles sans forcer avec les doigts, un détail utile quand les fusibles sont serrés dans leur logement. Si elle manque, une pince à bec long fait parfaitement l’affaire.

Gardez en tête qu’une Mégane 3 compte deux boîtes à fusibles au total : celle de l’habitacle que vous venez de localiser, et celle du compartiment moteur. En cas de panne de climatisation ou de ventilation, il est fréquent de devoir vérifier les deux, car les fusibles concernés ne sont pas tous regroupés au même endroit.

Emplacement de la boîte à fusibles dans le compartiment moteur

Le compartiment moteur de la Mégane 3 abrite plusieurs boîtiers de protection répartis autour de la batterie. Si le fusible d’habitacle ne suffit pas à rétablir la climatisation, c’est de ce côté qu’il faut poursuivre les recherches.

Boîtiers UPC et relais côté gauche

• UPC numéro 1337 : implanté côté gauche du compartiment moteur
• Boîtier relais 597 : logé juste en dessous de l’UPC
• Cache plastique : à retirer pour accéder aux porte-fusibles
• Quatre boîtiers dédiés : regroupe l’ensemble des protections moteur

Le boîtier UPC 1337 concentre les fusibles de forte intensité. Le relais 597 situé en dessous commande notamment les thermoplongeurs de 80A et le circuit de préchauffage de 70A. Dans cette zone, le fusible F5 de 40A protège le relais de motoventilateur dans sa version 240 W.

Un cache plastique recouvre l’ensemble. Déclipser ce cache demande un peu de patience, car les ergots sont fermes sur les modèles anciens. Un tournevis plat fin glissé sous le bord suffit généralement à libérer le premier clip.

Boîtier BDB derrière la batterie

Le boîtier BDB se situe derrière la batterie et regroupe les fusibles de puissance. Son accès nécessite de débrancher la batterie au préalable. Comptez 30 minutes de débranchement préconisées par le constructeur, ou un petit quart d’heure si vous êtes pressé, mais ce délai sert surtout à laisser retomber les mémoires électroniques avant intervention.

Ces protections BDB concernent surtout les circuits lourds du moteur et ne sont que rarement en cause dans une panne de climatisation. En revanche, un fusible grillé dans cette zone peut couper l’alimentation générale de plusieurs accessoires et donner l’impression que la ventilation ne répond plus.

Schéma des fusibles : liste, ampérage et affectation

Boîtier habitacle : les fusibles du quotidien

Le boîtier logé sous le volant regroupe les protections de faible intensité, toutes calibrées à 10A. Le fusible F3 alimente l’allume-cigare, le F4 dessert les prises accessoires de 2e rangée, le F5 la prise du coffre et le F6 l’autoradio.

Sur le boîtier UPC (1337) côté compartiment moteur, le fusible F1 protège l’allume-cigare avant et les lève-vitres, également en 10A.

Boîtier 597 : puissance et ventilation

Le boîtier 597, placé sous l’UPC, concentre les gros calibres. Le fusible F5 de 40A commande le relais du motoventilateur en version 240 W. Les F1 et F4 à 80A alimentent les relais de thermoplongeurs, tandis que le F2 à 70A protège le boîtier de préchauffage, utile sur les motorisations diesel.

Gardez à l’esprit que les calibres courants sur cette génération s’échelonnent de 7,5A à 30A selon les circuits. Une pince mini fournie dans le boîtier permet de les extraire sans forcer.

Identifier le fusible de climatisation ou de ventilation

Contrairement à ce que beaucoup de conducteurs imaginent, la Mégane 3 ne dispose d’aucun fusible exclusivement dédié au ventilateur de climatisation. Le pulseur est protégé en amont par le circuit d’alimentation de la console centrale, et sa régulation dépend directement d’un module électronique interne au pulseur.

En pratique, cela signifie qu’un fusible grillé sur ce circuit coupera aussi d’autres fonctions, comme l’allume-cigare avant ou les lève-vitres. Si la ventilation est totalement muette, mieux vaut d’abord contrôler le fusible F5 de 40A affecté au relais de motoventilateur dans sa version 240 W, situé dans le boîtier dédié du compartiment moteur.

Autre point important : sur une clim manuelle à 4 vitesses et sur une clim automatique, les systèmes diffèrent. Un pulseur 13,5V qui ne tourne plus du tout peut aussi signaler une protection thermique interne déclenchée, cas où seul le passage de la valise Renault confirmera le diagnostic réel.

Comment remplacer le fusible défectueux

Retirer et contrôler le fusible suspect

• Mini pince fournie : elle est clipsée dans le boîtier habitacle pour extraire le fusible sans forcer.
• Filament continu ou coupé : un filament intact laisse passer le courant, un filament rompu signifie fusible grillé.
• Pince bec long alternative : utile si la mini pince a disparu du boîtier.

Avant toute manipulation, coupez le contact et retirez la clé. Repérez le fusible concerné dans le schéma, puis extrayez-le délicatement à l’aide de la mini pince logée dans le boîtier. Si elle manque, une pince à bec long fait parfaitement l’affaire, à condition de ne pas tordre les broches.

Une fois le fusible en main, observez son filament métallique à contre-jour. S’il est continu d’un plot à l’autre, le fusible est bon. S’il est coupé, noirci ou fondu, il est défectueux et doit être remplacé.

Pour lever le doute, testez la continuité avec un multimètre en mode ohmmètre : une valeur proche de zéro confirme que le fusible conduit. Une absence de mesure signale un fusible HS.

Installer le fusible de remplacement

• Même intensité obligatoire : un calibre supérieur fait fondre le circuit en aval.
• Couleur identique : chaque couleur correspond à un ampérage précis.
• Calibres 7,5A à 30A : respectez strictement celui indiqué sur le schéma.

Choisissez un fusible neuf de même ampérage. Ne montez jamais un 15A à la place d’un 10A : le circuit n’est plus protégé et un composant coûteux peut griller. La couleur du fusible (orange, rouge, bleu, jaune, vert) sert justement de repère visuel pour éviter cette erreur.

Enfoncez le nouveau fusible à fond dans son logement, sans forcer. Remettez le contact, puis testez la climatisation et la ventilation. Si le fusible regrille immédiatement, un court-circuit ou un composant défaillant est en cause : il faut alors pousser le diagnostic plus loin.

Questions fréquentes sur le fusible de climatisation Megane 3

Où se trouve la boîte à fusibles dans l’habitacle d’une Megane 3

La boîte à fusibles habitacle d’une Megane 3 est située sous le tableau de bord, côté conducteur, derrière un cache plastique amovible situé à gauche du volant, près de la portière.

Quel fusible grillé peut empêcher la climatisation de fonctionner

Un fusible grillé du compresseur, du pulseur d’air ou du bloc de commande de climatisation empêche le fonctionnement. Vérifiez en priorité les fusibles dédiés à la ventilation et au compresseur dans les boîtiers UPC et BDB.

Comment savoir si un fusible est grillé sur une Megane 3

Retirez le fusible suspect et observez le filament : s’il est coupé ou noirci, le fusible est grillé. Un test au multimètre en mode continuité confirme le diagnostic en quelques secondes.

Peut-on remplacer un fusible par un autre d’ampérage différent

Non, remplacez toujours le fusible par un modèle d’ampérage identique. Un ampérage supérieur fait fondre le circuit, un ampérage inférieur grille immédiatement et coupe l’alimentation.

Pourquoi la ventilation habitacle souffle mais ne refroidit pas

Si l’air souffle sans refroidir, le fusible du pulseur n’est pas en cause. Vérifiez plutôt le fusible du compresseur, la charge de gaz réfrigérant ou l’embrayage du compresseur de climatisation.
